Ecoquartier ZAC Clichy Batignolles, Paris 17è

Situé dans le 17ème arrondissement de Paris, la ZAC Clichy Batignolles est un territoire marqué par son histoire ferroviaire (voies SNCF de la gare Saint Lazare) et offrant de grandes potentialités en matière d’aménagement urbain. L’objectif de ce réaménagement est de recoudre les territoires en reliant la plaine Monceau et le quartier des Epinettes, créer un nouveau parc et valoriser les espaces publics.

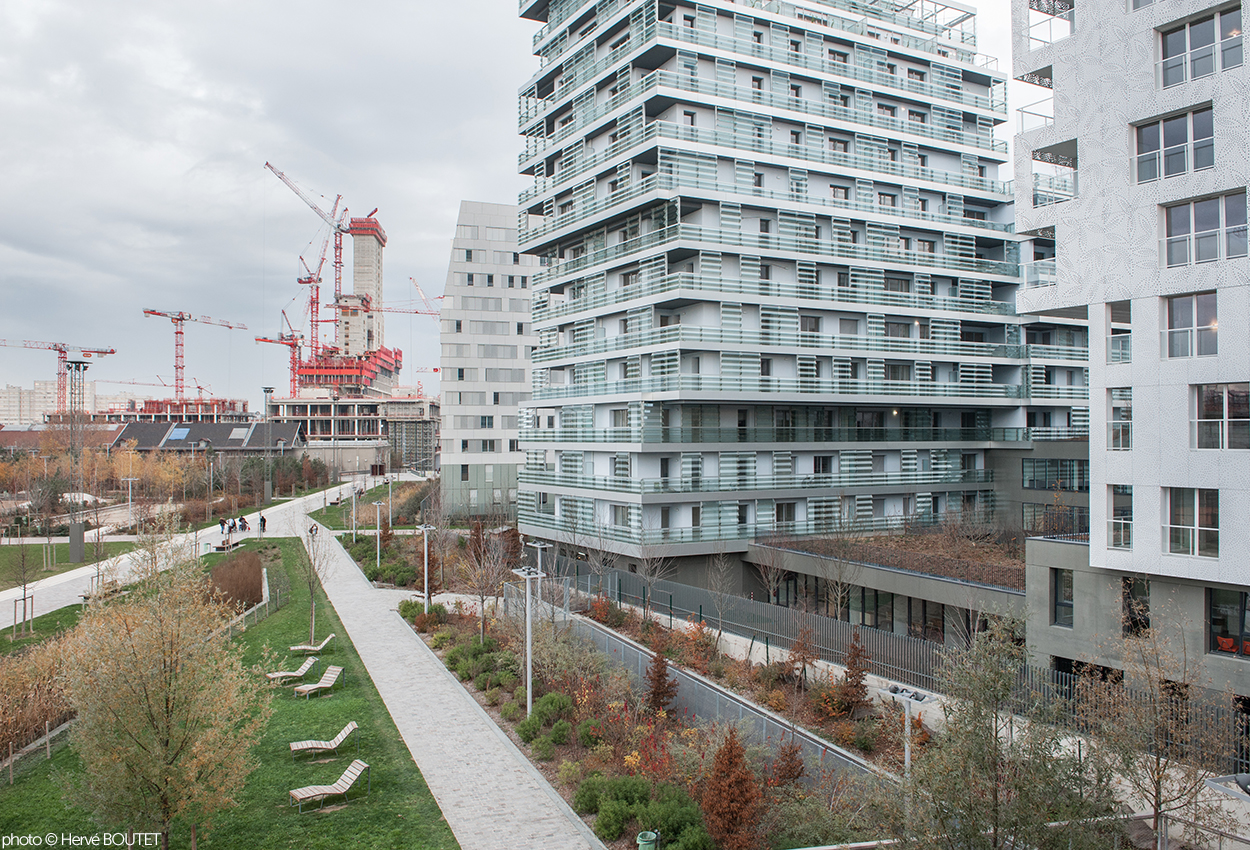

Le nouveau quartier s’organise autour d’un parc avec des logements en pleine terre protégés des nuisances sonores par des bureaux et activités construits en partie sur une dalle.

La création de la ZAC Cardinet –Chalabre a constitué une première étape dans la requalification des vastes emprises ferroviaires du secteur Clichy Batignolles. Cette première phase d’aménagement qui concernait un secteur de 7,3 ha, a permis la réalisation d’un parc de 4,3 ha, le parc Martin Luther King et se poursuit par la construction des différents programmes (logements 27000m², services et commerces 3 000m², équipements publics 4900m² ) avec des livraisons échelonnées entre 2012 et 2015.
Le parti pris est de connecter fortement le futur quartier aux quartiers environnants : un pont et une passerelle au-dessus du faisceau ferré permettront de relier l’îlot Saussure ; les allées du parc forment ainsi le prolongement des rues existantes, le destinant à terme à devenir un lieu de passage, poumon vert que l’on traverse alors qu’il constituait jusqu’à présent une enclave infranchissable.

Les prestations d’OGI

OGI assure la maitrise d’œuvre complète études et travaux d’un point de vue technique en appui des concepteurs. L’intervention d’OGI à couvert les sujets suivants :

• Conception et suivi des voiries et réseaux divers
• OPC  études et travaux
• Coordination inter-maîtrise d’ouvrage
• Diagnostic du site et des terres en place
• Gestion des interfaces gestionnaires
• Plantations, gestion des sols diagnostic et inventaire végétal, plan de gestion
• Aires de jeux, serrurerie et portails


Les prestations spécifiques VRD – OGI

Conception et suivi en voirie et réseau divers :

• Voirie – revêtement : conception et suivi des voiries et revêtement  (12% de la ZAC) et cheminements du parc, y compris réseaux divers de viabilisation,
• Terrassement : études de terrassement et nivellement, dans le but d’atteindre un équilibre des déblais remblais avec réutilisation des matériaux issus du site
• Génie civil ouvrage particulier : conception et suivi de la réalisation d’un pont et de la couverture du RER, et couvertures partielles des voies SNCF,

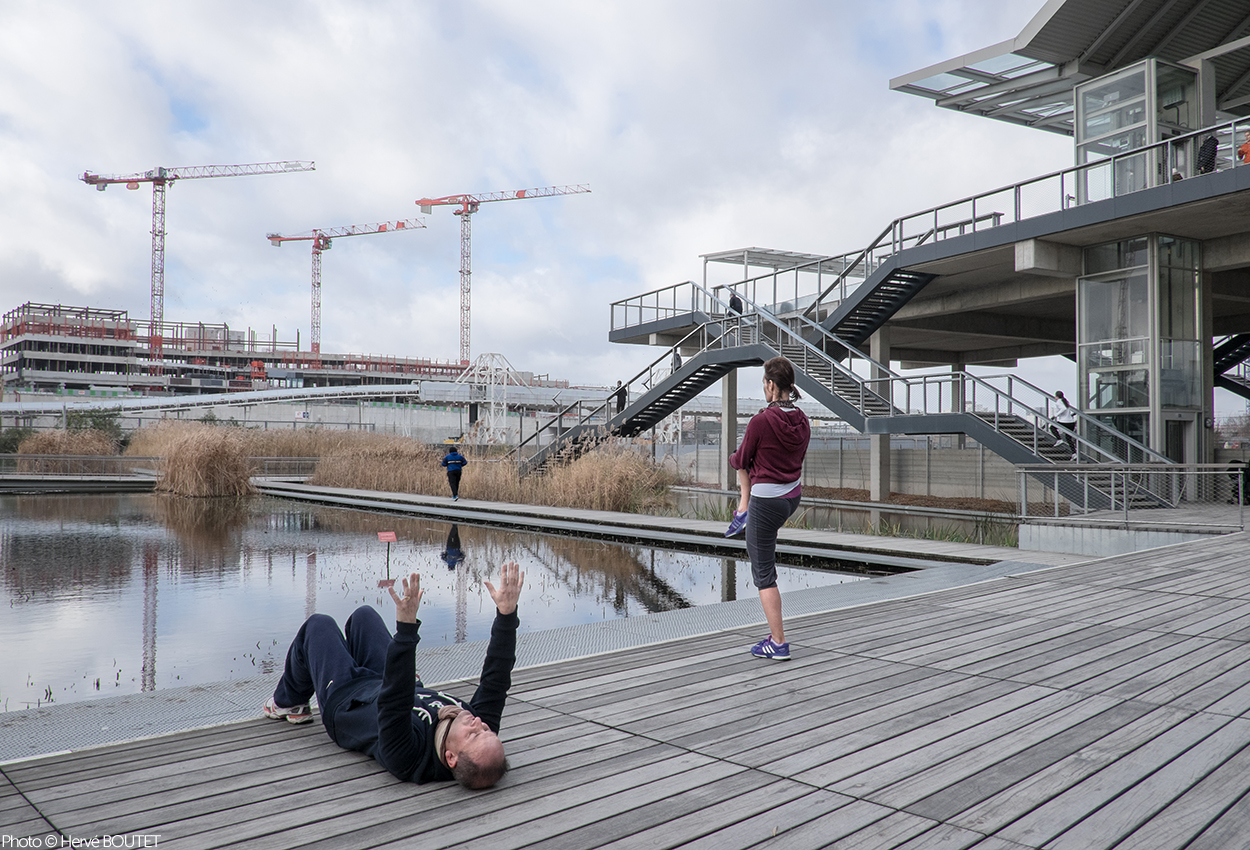

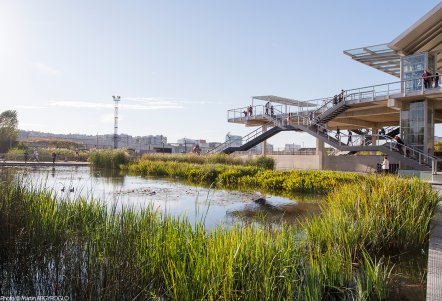

• Réseau d’Eaux Pluviales : assainissement de l’ensemble des espaces urbains aménagés sur 30 hectares urbanisés, ainsi que la liaison avec les ouvrages existants. Créations dans le parc de 4 bassins biotopes colonisés par les végétaux, alimentés en eau non potable, et qui assurent l’épuration de l’eau avant leur utilisation pour l’arrosage,  permettant de limiter les rejets à l’égout
• Réseau Eaux Usées : assainissement de l’ensemble des espaces urbains aménagés sur 30 hectares urbanisés, ainsi que la liaison avec les ouvrages existants.
• Génie civil ouvrage particulier - électrotechnique: conception et suivi de la réalisation de cuve enterrée de rétention et de stockage de 1500m3, y compris éléments de désodorisation ; groupes de pompages de 400m3/h, pistes de nettoyage, vannes, automatismes et programmation, gestion des alarmes
• Réseau Arrosage : réalisation du réseau d’arrosage en récupération des eaux de pluies des fossés du parc en recueillie des surfaces minérales, en liaison avec les bassins biotopes,
• Réseau Fontainerie : au sein du parc, réalisation de fontaine sèche de 53 jets verticaux et 15 arches laminaires du local technique avec étude électrotechnique
• Bâtiments : rénovation du bâtiment de la forge


Développement Durable : une empreinte écologique minimale


• Gestion de l’eau : récupération des eaux de pluies et du ruissellement des espaces, avec recyclage de l’eau par filtration et/ou arrosage du parc, déploiement du réseau de géothermie du quartier avec CPCU et Eau de Paris.

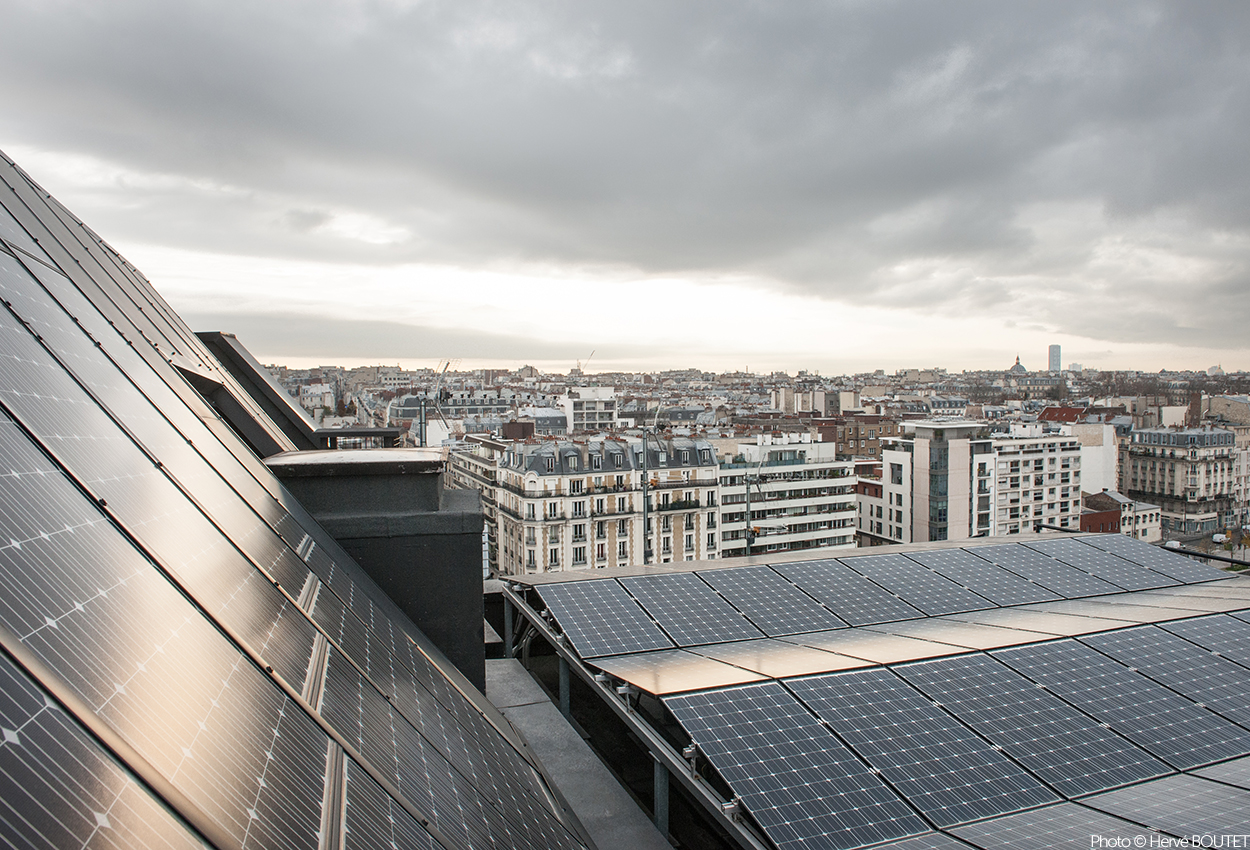

• Gestion durable de l’énergie éolienne pour la recirculation de l’eau dans les fossés, installation de panneaux photovoltaïques sur le bâtiment de la Forge, utilisation de lampes basse consommation pour l’éclairage du parc (diodes électroluminescentes),
• Réutilisation des matériaux du site : avec recherche d’un équilibre déblais /remblais permettant la réduction du transport, et réduire bruit, poussière, émissions de gaz à effet de serre.
• Collecte pneumatique des déchets : accompagnement des opérateurs pour la mise en place du premier réseau parisien de collecte pneumatique des déchets (Véolia-ENVAC)
• Biodiversité : créations dans le parc de milieux divers (aquatiques, humides, praires, etc.) permettant le développement de différents écosystèmes,
• Mixité urbaine : activités économiques, logements et équipements publics, y compris parc naturel.
